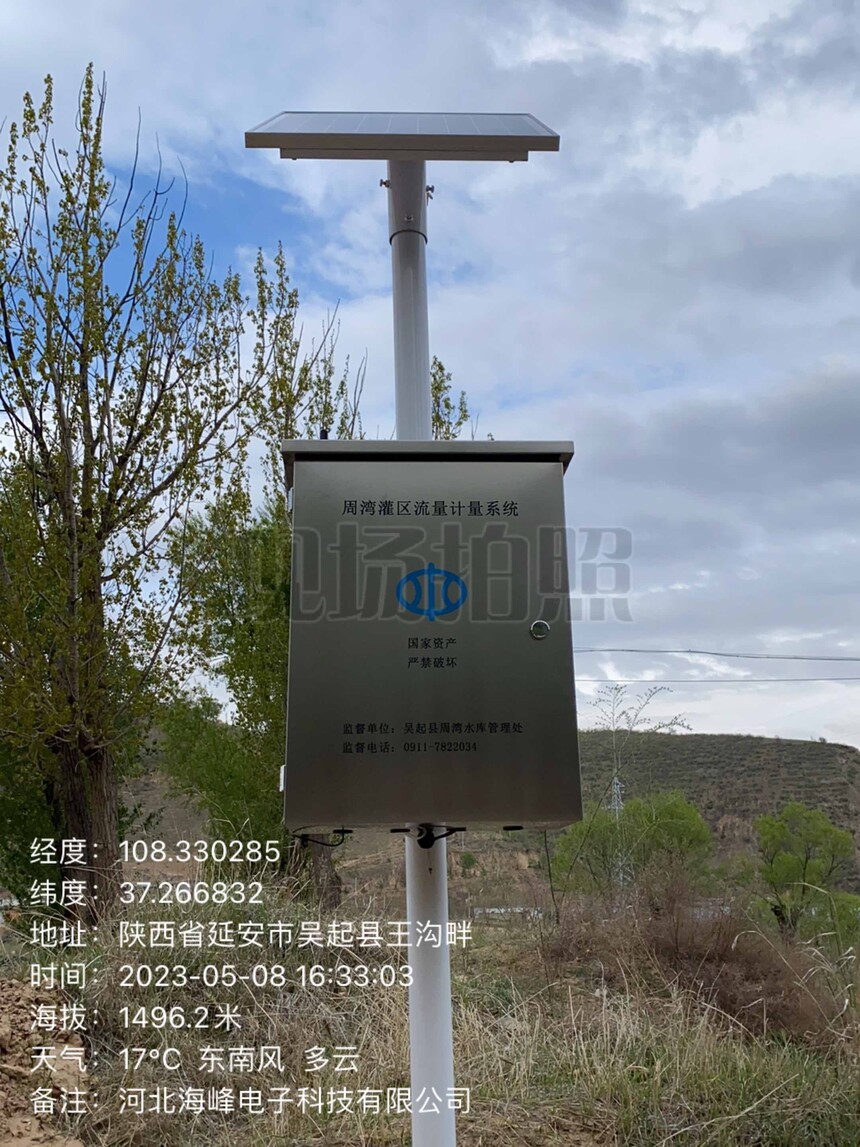

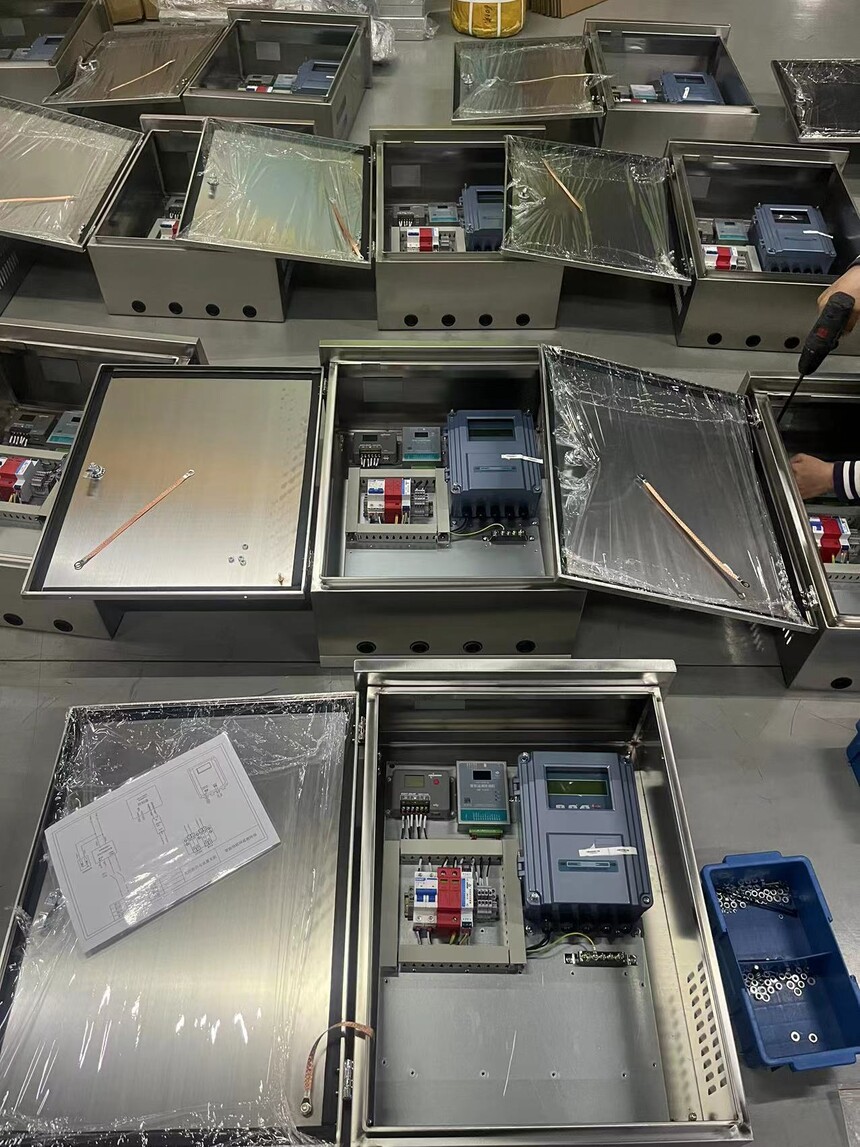

某農業灌溉取水口計量安裝案例一、項目背景 某農業灌溉取水口計量安裝項目，為了能夠準確、及時掌握取用水情況，并得到有效的數據支撐，進一步提升水資源精細化管理，推進取水口取水監測計量體系建設，進一步監測計量覆蓋面。 二、現場勘察 根據實際工況，為項目配置合理的產品，并制定項目解決方案。經現場勘察，記錄“現場勘察表”，在勘察表的基礎上，分析當?shù)氐哪耆∷俊⑵骄照涨闆r及井水供給使用面積等。 結合現場勘察、項目分析和客戶需求，本項目配置管箍插入式超聲波流量計、HFLD-7000-G智能遙測終端機（太陽能供電）及不銹鋼設備保護罩。 三、解決方案 管箍插入式超聲波流量計安裝時，直管段要求上游10D,下游5D,距泵岀口 >30D (D為管段外徑) ，且確保水流滿管。儀表井要求管道左右≥60mm，管道底部≥20mm。 為了確保測量的準確度，安裝管箍插入式超聲波流量計實時在線測量，將插入式傳感器深入到管道內部，直接接觸介質測量，無需斷管停產安裝，此安裝方式更加符合項目的實際需求。 為了滿足無線遠傳實時在線傳輸，需要安裝HFLD-7000-G智能遙測終端機（太陽能供電），將數據及時上傳至平臺，以便隨時查看在線測量數據。由于現場無供電電源，且當?shù)仄骄展庹諠M足太陽能供電條件，同時也滿足現場工況,可采用太陽能供電方式。 根據項目實際工況，本項目采用不銹鋼設備保護罩。相比于其他材質的設備保護罩，不銹鋼設備保護罩具有防水、防塵、防腐蝕等特點，適用于各種惡劣的環境，能有效預防被盜、撞擊等行為。不銹鋼設備保護罩外形美觀氣，材質上更為堅固，提升設備保護效果，延長設備使用壽命，降低維護成本，這是一款適用于空曠野外環境的配套產品。 四、安裝步驟 現場勘察—配置產品—立太陽能桿—安裝遙測終端箱—安裝管箍插入式流量計探頭—上傳數據驗證
|
